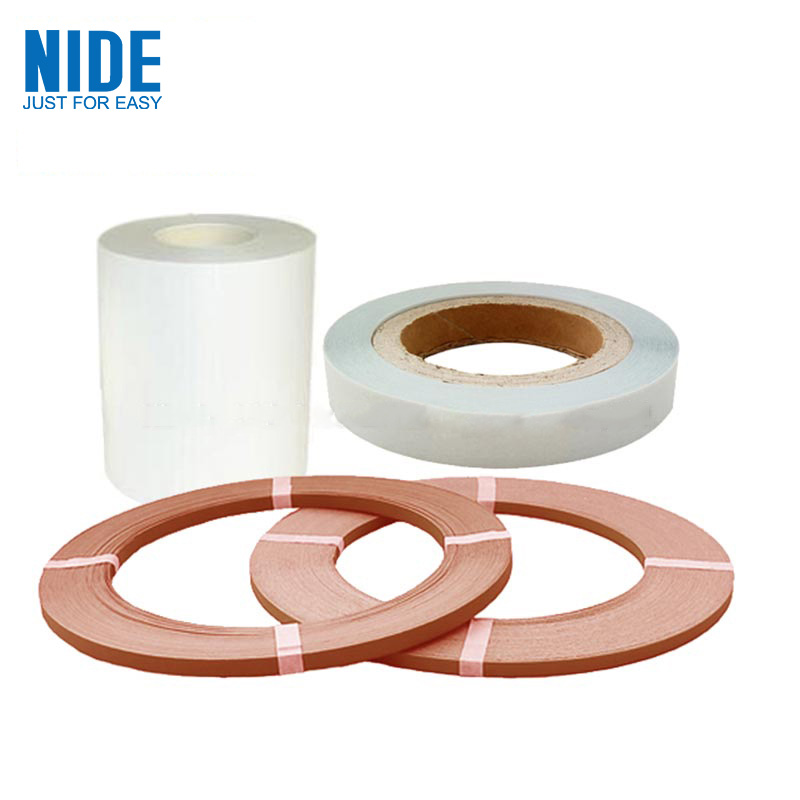

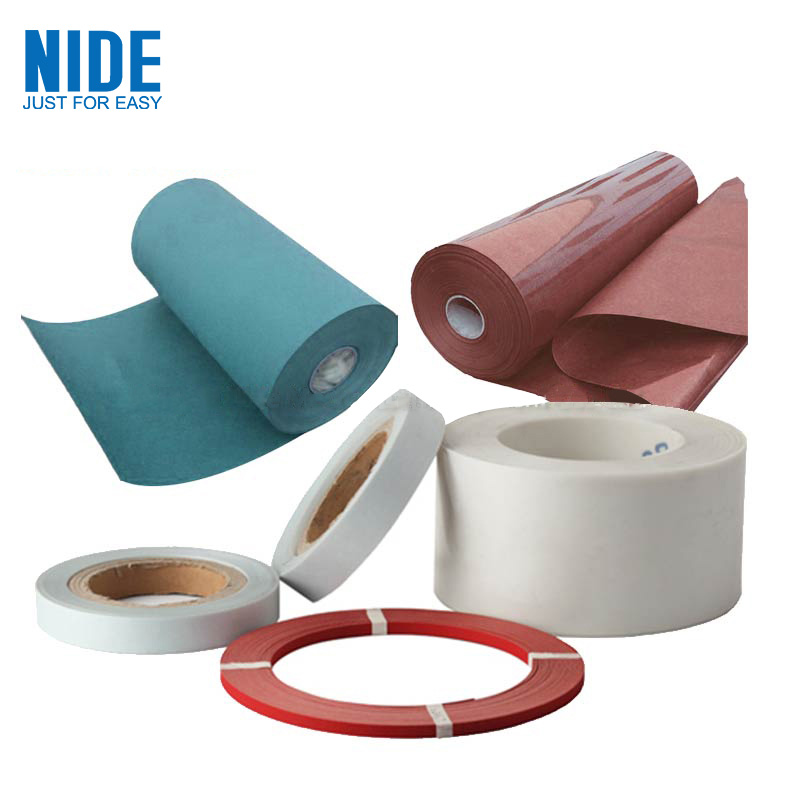

اليڪٽريڪل DMD موصليت پيپر لچڪدار جامع مواد 6630 DMD برقي موصليت پيپر آهي. هي DMD موصليت پيپر هڪ ٽي پرت جامع برقي موصليت پيپر آهي. اهو پوليسٽر فائبر جي غير اڻيل ڪپڙي جي ٻن تہن ۽ مرڪز ۾ پوليسٽر فلم جي هڪ پرت سان ليمينيٽ ڪيو ويو آهي. ساخت Dacron + Mylar + Dacron آھي، تنھنڪري اھو حوالو ڏنو ويو آھي DMD.
پي اي ٽي ڪلاس اي جي وضاحت |
||||||||
شيءِ |
يونٽ |
معياري |
||||||
ٿلهو |
ام |
100 |
125 |
175 |
188 |
200 |
250 |
|
رواداري |
% |
±3 |
±3 |
±3 |
±4 |
±4 |
±4 |
|
تناسلي قوت |
عمودي |
ايم پي اي |
¥170 |
¥160 |
¥160 |
¥150 |
¥150 |
¥150 |
افقي |
ايم پي اي |
¥170 |
¥160 |
¥160 |
¥150 |
¥150 |
¥150 |
|
حرارتي ڇڪڻ |
عمودي |
% |
≤ 1.5 |
|||||
افقي |
% |
≤0.6 |
||||||
ڌوڙ |
% |
≤ 2.0 |
≤ 2.6 |
≤ 3.5 |
≤ 4.0 |
≤ 4.6 |
≤ 6.0 |
|
ٻرندڙ دٻاءُ |
≥52 ڊين/سينٽ |
|||||||
تعدد برقي طاقت |
وي/ام |
¥90 |
¥80 |
≥69 |
≥66 |
≥64 |
¥60 |
|
حرارتي ڪلاس |
/ |
E |
||||||
حجم مزاحمت |
ايم |
¥1x1014 |
||||||
کثافت |
g/cm³ |
1.4±0.010 |
||||||
لاڳاپو dielectric مسلسل |
2.9 ~ 3.4 |
|||||||
Dielectric نقصان جو عنصر |
≤3x10-3 |
اليڪٽريڪل ڊي ايم ڊي موصليت جا پيپر موٽر وائنڊنگ، اليڪٽريڪل وائنڊنگ انسوليشن، وائنڊنگ وائر ڪوٽنگ انسوليشن لاءِ موزون آهن.
